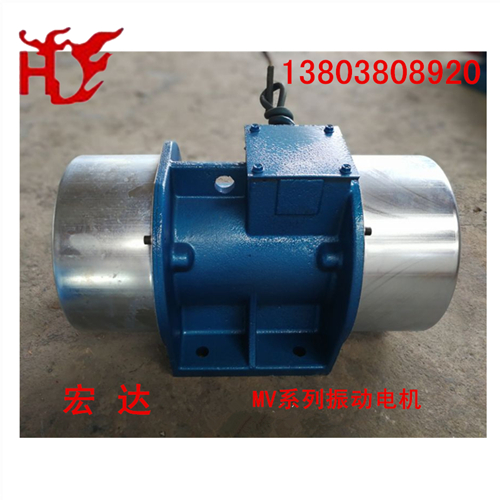

宏达新品优质MV系列通用型振动电机上市
宏达优质MV系列通用型振动电机，是我公司技术人员在考察了国外同类产品主要生产厂商之后，结合国内实际应用状况，与科研院所相结合，从意大利引进的具有二十一世纪国际**水平的振动电机产品。我们的振动电机产品，在设计上精益求精，机械结构**，耐振性能好，重量轻，体积小；激振力大且可非常容易的从零到**大作无级调节；外观质量好，安装维护方便；绝缘等级和防护等级高，能可靠应用于高尘高潮湿场所；电磁参数的设计符合振动电机的工作特性，起动更迅速，运行更平稳；选用名优厂家的特制耐振轴承，可靠性高，使用寿命长；电磁部位及轴承温升在振动电机长时间连续运行时能得到有效控制，使得MV系列振动电机产品具有使用寿命。
主体结构
振动电机由特制电机外加偏心重块组成，由于产品的特殊性，对各部件的耐振强度要求很高。
工作原理
振动电机通电旋转，带动电机轴两端的偏心重块，产生惯性激振力，通过电机底脚传递给振动机械。
振次
MV系列振动电机分为2、4、6、8级四种规格，振次分别为2870、1460、980、740RPM。
激振力
Fm=mrω2
m-偏心块质量
r-偏心块质心回转轴心的距离，即偏心距
ω-电机旋转角度频率
ω＝2πn/60
n—振动电机振次
振幅
S=2F÷ω2/W
s—振动机械设备的双振幅
w—振动机械设备的参振重量（包括振动电机，不包括物料）
不同级数的振动电机，其ω值也不同
2级电机,ω=300; 4级电机,ω=153;
6级电机,ω=103; 8级电机,ω=78;
因此，不难算出各型振动机械设备配置相应振动电机时的振幅
例如：某种振动机械的参重量为1000kG，如选用两台MV50-6振动电机，单台振动电机重量为265KG，则
S=S=2F÷ω2/W=2*(50000+50000)÷103*103/1000+365*2=0.0123M=12.3mm
右图是振动电机激振力与振动机械设备振幅的曲线关系图（参振重量w假设为1000KG）
从右图可以看出，当激振力及参振重相同时，振动电机振次越底，振动设备振幅越大。
如用户在产品的设计与应用上有特殊要求，请与我公司的**技术人员商讨，我公司一定会全力配合，协助用户解决振动电机应用上的各种问题，确保我们各种振动电机产品的功效和质量.
技术参数：
额定电压：380v 额定频率：50hz
绝缘等级：F 防护等级：IP55
相 数：3 定 额：连续
环境温度：-20-+40度
轴承润滑脂：壳牌三号锂基脂
可为用户设计制造特殊要求的振动电机
1、 特殊电网电压及频率
如：50HZ.220V.660V;
60HZ.230V.460V;
单相,220V
2、 较高绝缘等级要求
3、 变极调速振动电机
4、 耐潮湿振动电机
5、 耐高温振动电机
6、 特殊外形及安装尺寸
型号 | 振次rpm | ** | 额 kw | 额定 | 功率因数 | 效率 | 重 量 kg | 图号 | 外型及安装尺寸 Dimension(mm) | 紧固螺栓 | |||||||||||
L | A | B | C | D | E | F | fG | H | K | M | N | ||||||||||
MV0.8-2 | 2870 | 800 | 0.15 | 0.39 | 0.85 | 72 | 12 | A | 260 | 90 | 130 | 120 | 160 | 20 | 30 | 12 | 80 | 100 | 136 | 165 | M12 |
MV1.5-2 | 1500 | 0.15 | 0.39 | 0.85 | 72 | 15 | A | 260 | 90 | 130 | 120 | 160 | 20 | 30 | 12 | 80 | 100 | 136 | 165 | M12 | |
MV2.5-2 | 2500 | 0.25 | 0.59 | 0.85 | 75 | 21 | A | 260 | 90 | 130 | 120 | 160 | 20 | 30 | 12 | 80 | 100 | 136 | 165 | M12 | |
MV5-2 | 5000 | 0.40 | 1.01 | 0.82 | 72 | 33 | A | 320 | 110 | 150 | 150 | 190 | 25 | 40 | 18 | 100 | 180 | 215 | 220 | M16 | |
MV8-2 | 8000 | 0.75 | 1.76 | 0.86 | 76 | 46 | A | 380 | 110 | 150 | 150 | 190 | 25 | 40 | 18 | 100 | 180 | 215 | 220 | M16 | |
MV10-2 | 10000 | 0.90 | 2.10 | 0.86 | 76 | 51 | B | 420 | 120 | 170 | 160 | 210 | 30 | 45 | 18 | 120 | 216 | 252 | 260 | M16 | |
MV15-2 | 15000 | 1.30 | 3.10 | 0.86 | 76 | 65 | B | 420 | 120 | 170 | 160 | 210 | 30 | 45 | 18 | 120 | 216 | 252 | 260 | M16 | |
MV16-2 | 16000 | 1.50 | 3.62 | 0.85 | 73 | 69 | B | 430 | 140 | 190 | 185 | 240 | 38 | 50 | 18 | 140 | 255 | 290 | 290 | M16 | |
MV20-2 | 20000 | 1.70 | 4.12 | 0.87 |
| ||||||||||||||||
