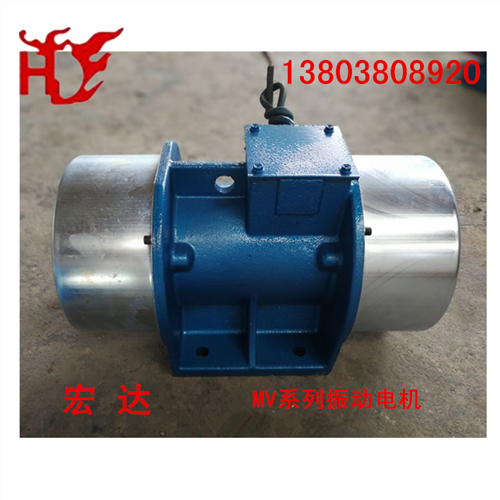

宏达优质MV系列通用型振动电机

详细说明

宏达优质MV系列通用型振动电机，是我公司技术人员在考察了国外同类产品主要生产厂商之后，结合国内实际应用状况，与科研院所相结合，从意大利引进的具有二十一世纪国际**水平的振动电机产品。我们的振动电机产品，在设计上精益求精，机械结构**，耐振性能好，重量轻，体积小；激振力大且可非常容易的从零到**大作无级调节；外观质量好，安装维护方便；绝缘等级和防护等级高，能可靠应用于高尘高潮湿场所；电磁参数的设计符合振动电机的工作特性，起动更迅速，运行更平稳；选用名优厂家的特制耐振轴承，可靠性高，使用寿命长；电磁部位及轴承温升在振动电机长时间连续运行时能得到有效控制，使得MV系列振动电机产品具有使用寿命。

主体结构

振动电机由特制电机外加偏心重块组成，由于产品的特殊性，对各部件的耐振强度要求很高。

工作原理

振动电机通电旋转，带动电机轴两端的偏心重块，产生惯性激振力，通过电机底脚传递给振动机械。

振次

MV系列振动电机分为2、4、6、8级四种规格，振次分别为2870、1460、980、740RPM。

激振力

    Fm=mrω2
    m-偏心块质量
    r-偏心块质心回转轴心的距离，即偏心距
    ω-电机旋转角度频率
    ω＝2πn/60
    n—振动电机振次

振幅

S=2F÷ω2/W
s—振动机械设备的双振幅
w—振动机械设备的参振重量（包括振动电机，不包括物料）

不同级数的振动电机，其ω值也不同
2级电机,ω=300; 4级电机,ω=153;
6级电机,ω=103; 8级电机,ω=78;
因此，不难算出各型振动机械设备配置相应振动电机时的振幅
例如：某种振动机械的参重量为1000kG，如选用两台MV50-6振动电机，单台振动电机重量为265KG，则
S=S=2F÷ω2/W=2*(50000+50000)÷103*103/1000+365*2=0.0123M=12.3mm
右图是振动电机激振力与振动机械设备振幅的曲线关系图（参振重量w假设为1000KG）
从右图可以看出，当激振力及参振重相同时，振动电机振次越底，振动设备振幅越大。
如用户在产品的设计与应用上有特殊要求，请与我公司的**技术人员商讨，我公司一定会全力配合，协助用户解决振动电机应用上的各种问题，确保我们各种振动电机产品的功效和质量.

技术参数：

额定电压：380v 额定频率：50hz
绝缘等级：F 防护等级：IP55
相数：3 定额：连续
环境温度：-20-+40度
轴承润滑脂：壳牌三号锂基脂

可为用户设计制造特殊要求的振动电机
1、特殊电网电压及频率
如：50HZ.220V.660V;
60HZ.230V.460V;
单相,220V
2、较高绝缘等级要求
3、变极调速振动电机
4、耐潮湿振动电机
5、耐高温振动电机
6、特殊外形及安装尺寸

型号	振次rpm	** 大激振力 C.F[N]	额定功率 kw	额定电流 AMP/ 380v	功率因数 cosf	效率 h%	重量 kg	图号	外型及安装尺寸 Dimension(mm)												紧固螺栓
型号	振次rpm	** 大激振力 C.F[N]	额定功率 kw	额定电流 AMP/ 380v	功率因数 cosf	效率 h%	重量 kg	图号	L	A	B	C	D	E	F	fG	H	K	M	N	紧固螺栓
MV0.8-2	2870	800	0.15	0.39	0.85	72	12	A	260	90	130	120	160	20	30	12	80	100	136	165	M12
MV1.5-2		1500	0.15	0.39	0.85	72	15	A	260	90	130	120	160	20	30	12	80	100	136	165	M12
MV2.5-2		2500	0.25	0.59	0.85	75	21	A	260	90	130	120	160	20	30	12	80	100	136	165	M12
MV5-2		5000	0.40	1.01	0.82	72	33	A	320	110	150	150	190	25	40	18	100	180	215	220	M16
MV8-2		8000	0.75	1.76	0.86	76	46	A	380	110	150	150	190	25	40	18	100	180	215	220	M16
MV10-2		10000	0.90	2.10	0.86	76	51	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV15-2		15000	1.30	3.10	0.86	76	65	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV16-2		16000	1.50	3.62	0.85	73	69	B	430	140	190	185	240	38	50	18	140	255	290	290	M16
MV20-2		20000	1.70	4.12	0.87	72	78	B	430	140	190	185	240	38	50	18	140	255	290	290	M16
MV25-2		25000	1.90	4.62	0.86	73	96	B	490	155	225	210	280	45	60	22	160	300	330	330	M20
MV30-2		30000	2.00	4.88	0.86	74	105	B	490	155	225	210	280	45	60	22	160	300	330	330	M20
MV32-2		32000	2.20	5.26	0.85	75	148	B	590	155	255	210	310	50	70	26	170	315	355	360	M24
MV40-2		40000	3.00	6.90	0.88	74	159	B	590	155	255	210	310	50	70	26	170	315	355	360	M24
MV50-2		50000	3.70	8.95	0.80	81	218	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV60-2		60000	4.20	10.35	0.79	80	239	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV75-2		75000	5.50	13.20	0.78	79	296	C	670	110	320	360	390	30	90	32	200	370	410	420	M30
MV1.5-4	1460	1500	0.08	0.32	0.63	62	18	A	290	90	130	120	160	20	30	13	80	140	175	160	M12
MV2.5-4		2500	0.10	0.36	0.65	66	23	A	290	90	130	120	160	20	30	13	80	140	175	160	M12
MV5-4		5000	0.20	0.66	0.65	72	41	A	320	110	150	150	190	25	40	18	100	180	215	220	M16
MV8-4		8000	0.40	1.16	0.73	72	55	A	380	110	150	150	190	25	40	18	100	180	215	220	M16
MV10-4		10000	0.50	1.45	0.75	71	61	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV15-4		15000	0.65	1.85	0.75	73	69	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV16-4		16000	0.75	1.92	0.85	70	76	B	430	140	190	185	240	38	50	18	140	255	290	290	M16
MV20-4		20000	1.10	2.85	0.83	71	89	B	430	140	190	185	240	38	50	18	140	255	290	290	M16
MV25-4		25000	1.30	3.36	0.83	72	110	B	490	155	225	210	280	45	60	22	160	300	330	330	M20
MV30-4		30000	1.50	3.81	0.84	72	121	B	490	155	225	210	280	45	60	22	160	300	330	330	M20
MV32-4		32000	2.0	4.72	0.85	74	158	B	590	155	255	215	310	50	70	26	170	315	355	360	M24
MV40-4		40000	2.20	5.10	0.83	73	172	B	590	155	255	215	310	50	70	26	170	315	355	360	M24
MV50-4		50000	2.5	6.33	0.82	75	236	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV60-4		60000	3.00	7.59	0.81	76	256	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV70-4		70000	3.70	9.81	0.78	74	27	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV75-4		75000	4.00	10.56	0.79	73	306	C	670	110	320	360	390	30	90	32	200	370	410	420	M30
MV85-4		85000	4.80	12.31	0.80	75	339	C	670	110	320	360	390	30	90	32	200	370	410	420	M30
MV100-4		100000	6.00	13.96	0.85	72	438	C	840	125	380	410	460	35	100	38	220	412	455	450	M36
MV120-4		120000	8.00	18.89	0.84	77	479	C	840	125	380	410	460	35	100	38	220	412	455	450	M36
MV125-4		125000	9.00	21.26	0.81	79	531	C	870	140	440	410	520	38	110	38	240	440	485	500	M36
MV140-4		140000	9.50	22.5	0.80	79	556	C	870	140	440	410	520	38	110	38	240	440	485	500	M36
MV160-4		160000	10.0	23.75	0.82	78	625	D	970	140	480	530	560	40	120	38	260	480	532	520	M36
MV180-4		180000	12.0	28.6	0.81	79	722	D	990	140	520	530	610	40	12	045	290	520	575	580	M42
MV2.5-6	980	2500	0.20	0.69	0.63	71	41	A	320	110	150	150	190	25	40	18	100	180	215	220	M16
MV4-6		4000	0.37	1.12	0.72	71	49	A	380	110	150	150	190	25	40	18	100	180	215	220	M16
MV5-6		5000	0.40	1.21	0.70	71	54	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV8-6		8000	0.60	1.76	0.72	72	68	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV10-6		10000	0.75	2.21	0.71	73	75	B	430	140	190	185	240	38	50	18	140	255	290	290	M16
MV16-6		16000	1.10	3.01	0.70	78	93	B	490	140	190	185	240	38	50	18	140	255	290	290	M16
MV20-6		20000	1.50	3.81	0.78	77	122	B	500	155	225	210	280	45	60	22	160	300	330	330	M20
MV25-6		25000	1.90	4.82	0.75	80	149	B	540	155	225	210	280	45	60	22	160	300	330	330	M20
MV30-6		30000	2.20	5.51	0.77	78	173	B	590	155	255	215	310	50	70	26	170	315	355	360	M24
MV40-6		40000	3.00	7.18	0.76	82	198	B	630	155	255	215	310	50	70	26	170	315	355	360	M24
MV50-6		50000	3.70	9.35	0.75	79	265	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV60-6		60000	4.50	11.20	0.76	80	295	C	770	110	280	350	340	30	80	26	200	370	410	410	M24
MV70-6		70000	5.20	12.90	0.78	80	319	C	770	110	280	350	340	30	80	26	200	370	410	410	M24
MV75-6		75000	5.50	13.36	0.79	80	353	C	770	100	320	360	390	30	90	32	200	370	410	420	M30
MV85-6		85000	6.50	15.79	0.78	71	396	C	810	100	320	360	390	30	90	32	200	370	410	420	M30
MV100-6		100000	7.50	18.1	0.79	80	482	C	840	125	380	410	486	35	100	38	220	412	455	450	M36
MV120-6		120000	9.50	22.30	0.80	81	539	C	920	125	380	410	486	35	100	38	220	412	455	450	M36
MV125-6		125000	10.00	13.60	0.81	80	568	C	870	140	440	410	520	38	110	38	240	440	485	500	M36
MV140-6		140000	11.00	26.10	0.80	80	605	C	930	140	440	410	520	38	110	38	240	440	485	500	M36
MV160-6		160000	12.00	27.6	0.87	81	688	D	970	140	480	530	560	40	120	380	250	480	432	520	M36
MV180-6		180000	14.00	32.20	0.81	80	785	D	990	140	520	530	610	40	120	45	290	520	575	580	M42
MV200-6		200000	16.00	36.30	0.82	80	869	D	990	140	520	530	610	40	120	45	290	520	575	580	M42
MV5-8	740	5000	0.40	1.46	0.66	70	68	B	420	120	170	160	210	30	45	18	120	216	252	260	M16
MV10-8		10000	0.75	2.73	0.61	71	93	B	490	140	190	185	240	38	50	18	140	255	290	290	M16
MV16-8		16000	1.50	4.11	0.69	78	151	B	540	155	225	210	280	45	60	22	160	300	330	330	M20
MV20-8		20000	2.20	6.02	0.72	79	198	B	630	155	255	215	310	50	70	26	170	315	335	360	M24
MV30-8		30000	3.00	8.06	0.72	80	266	C	670	110	280	350	340	30	80	26	200	370	410	410	M24
MV40-8		40000	3.2	8.83	0.71	76	319	C	770	110	280	350	340	30	80	26	200	370	410	410	M24
MV50-8		50000	4.20	11.20	0.73	79	396	C	810	110	320	360	390	30	90	32	200	370	410	420	M30
MV75-8		75000	6.50	15.90	0.78	80	539	C	920	125	380	410	460	35	100	38	220	412	455	450	M36
MV75-8		75000	6.50	15.90	0.78	80	539	C	920	125	380	410	460	35	100	38	220	412	455	450
MV100-8		100000	9.50	24.20	0.76	79	688	D	970	140	480	530	560	40	120	38	260	480	532	520	M36
MV120-8		120000	12.00	31.20	0.75	80	870	D	990	140	520	530	610	40	120	45	290	520	575	580	M42
